一、檢測意義：藥用包裝拉伸性能的重要性

藥用包裝材料作為藥品保護(hù)的關(guān)鍵屏障，其力學(xué)性能直接關(guān)系到藥品在儲存、運(yùn)輸及使用過程中的安全性與穩(wěn)定性。拉伸性能是評估塑料薄膜和片材抗拉能力與變形特性的核心指標(biāo)，直接影響包裝的密封性、抗沖擊性及耐久性。若材料拉伸強(qiáng)度不足或斷裂伸長率偏低，可能導(dǎo)致包裝破損、泄漏，甚至影響藥品療效。因此，通過標(biāo)準(zhǔn)化測試方法精準(zhǔn)測定拉伸性能，是藥包材企業(yè)質(zhì)量控制的核心環(huán)節(jié)，也是藥品合規(guī)上市的重要保障。

二、藥典標(biāo)準(zhǔn)要求：2025藥典4005與YBB00112003-2015關(guān)鍵要點(diǎn)

《中國藥典》2025年版四部通則4005《塑料拉伸性能測定法》與行業(yè)標(biāo)準(zhǔn)YBB00112003-2015《拉伸性能測定法》共同規(guī)范了藥用塑料材料的檢測流程與技術(shù)要求。

1. 適用范圍：適用于厚度≤1mm的藥用塑料薄膜和片材（如聚乙烯、聚丙烯等），涵蓋拉伸強(qiáng)度與斷裂伸長率的測定。

2. 試驗環(huán)境：需在溫度23±2℃、濕度50±5%的恒溫恒濕環(huán)境中進(jìn)行，試樣需預(yù)處理≥4小時以確保數(shù)據(jù)穩(wěn)定性。

3. 試樣制備：采用啞鈴形（Ⅰ、Ⅱ、Ⅲ型）或長條形（Ⅳ型）試樣，每組不少于5個，邊緣需平滑無損傷。

4. 測試參數(shù)：

拉伸速度：根據(jù)材料類型選擇1-500mm/min（硬質(zhì)材料低速，軟質(zhì)材料高速）。

關(guān)鍵公式：拉伸強(qiáng)度σ=P/(b·d)（P為最大負(fù)荷，b為試樣寬度，d為厚度）；斷裂伸長率ξ=(Lv-L)/L×100%（L為初始標(biāo)距，Lv為斷裂時標(biāo)距）。

5. 設(shè)備要求：需配備高精度測力系統(tǒng)（±1%以內(nèi)）、位移測量系統(tǒng)（分辨率0.1mm）及適配夾具，確保試驗數(shù)據(jù)的準(zhǔn)確性與可重復(fù)性。

三、XLW-M智能電子拉力試驗機(jī)：高精度測試的理想選擇

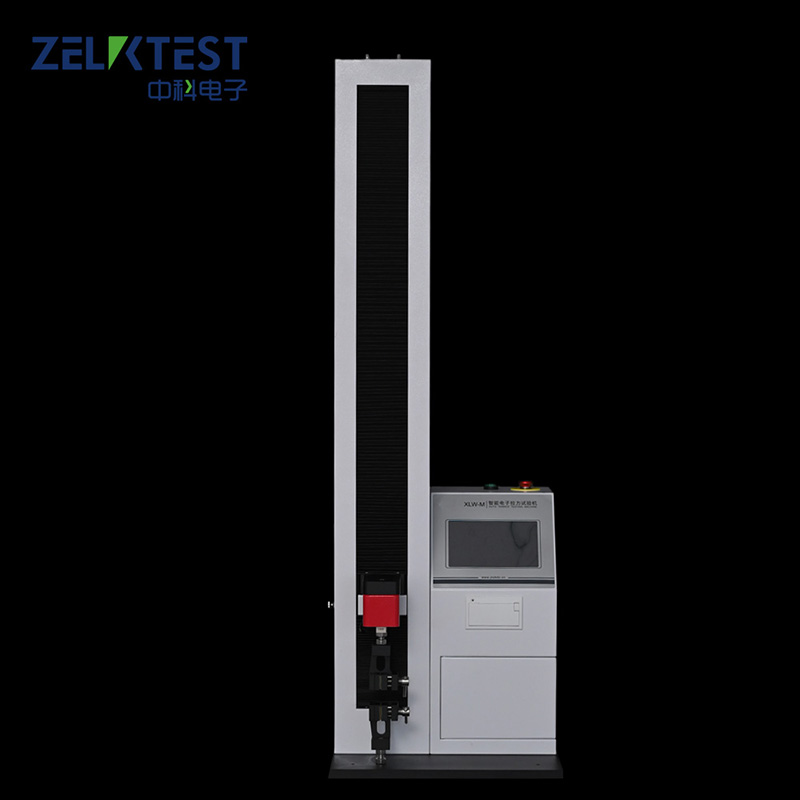

濟(jì)南中科電子科技有限公司研發(fā)的XLW-M智能電子拉力試驗機(jī)，嚴(yán)格遵循藥典與行業(yè)標(biāo)準(zhǔn)，為藥用包裝材料的拉伸性能檢測提供高效解決方案。

核心參數(shù)：

力值范圍：500N（標(biāo)配），支持30N-2000N多規(guī)格傳感器選配。

精度等級：力值精度優(yōu)于0.5級，滿足藥典對±1%誤差的要求。

速度調(diào)節(jié)：0.001-500mm/min無級調(diào)速，適應(yīng)不同材料的測試需求。

夾具設(shè)計：標(biāo)配手動夾具（氣動夾具可選），夾持寬度30mm/50mm，兼容啞鈴形與長條形試樣。

多種測試程序：拉伸、剝離、撕裂等集成，滿足藥包材多維度性能評估需求。

四、結(jié)語

藥用包裝材料的拉伸性能檢測是藥品質(zhì)量保障的重要環(huán)節(jié)。通過2025藥典4005與YBB00112003-2015標(biāo)準(zhǔn)的規(guī)范實施，結(jié)合高精度設(shè)備如XLW-M智能電子拉力試驗機(jī)的應(yīng)用，藥包材企業(yè)可實現(xiàn)對材料性能的科學(xué)評估，有效降低包裝失效風(fēng)險，推動行業(yè)向高質(zhì)量、標(biāo)準(zhǔn)化方向發(fā)展。
